Réflectomètre OTDR à fibre optique avec wattmètre, localisateur de défauts

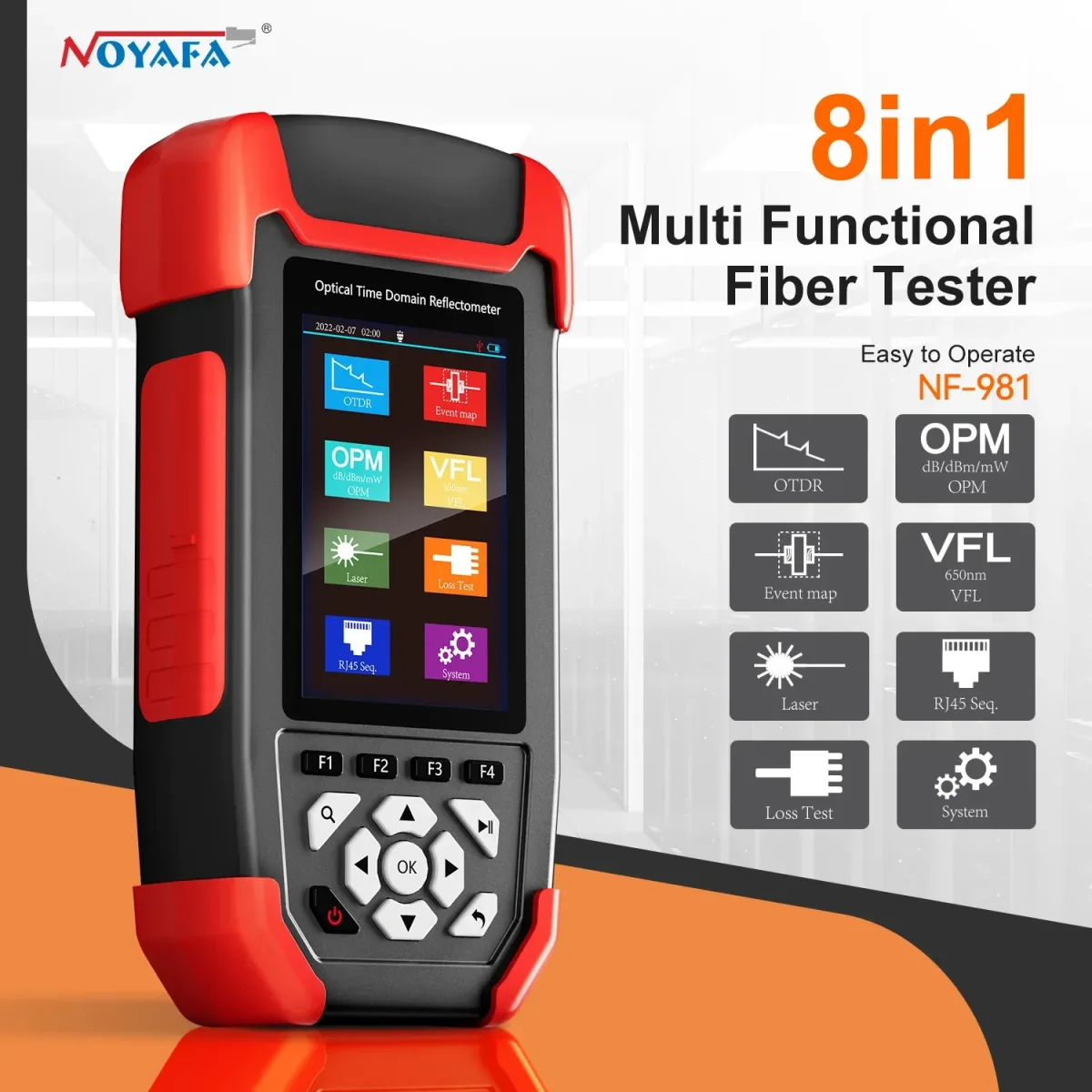

Ce réflectomètre OTDR sert à contrôler une liaison en fibre optique et à repérer l'emplacement d'un défaut. Il réunit dans un boîtier de 173 × 82 × 37 mm plusieurs fonctions de mesure : carte d'événements, wattmètre optique, localisateur visuel de défauts et source lumineuse stable. Il est équipé d'une batterie au lithium de 3,7 V et 4000 mAh.

Caractéristiques de mesure

• Portée de test : de 10 m à 60 km
• Longueur d'onde : 1310 et 1550 nm
• Gamme dynamique : 24 dB et 22 dB
• Largeur d'impulsion : de 5 ns à 10 μs
• Connecteur OTDR et source lumineuse : FC/PC, avec SC ou ST interchangeable
• Écran couleur haute définition de 3,5 pouces (8,9 cm)

Fonctions

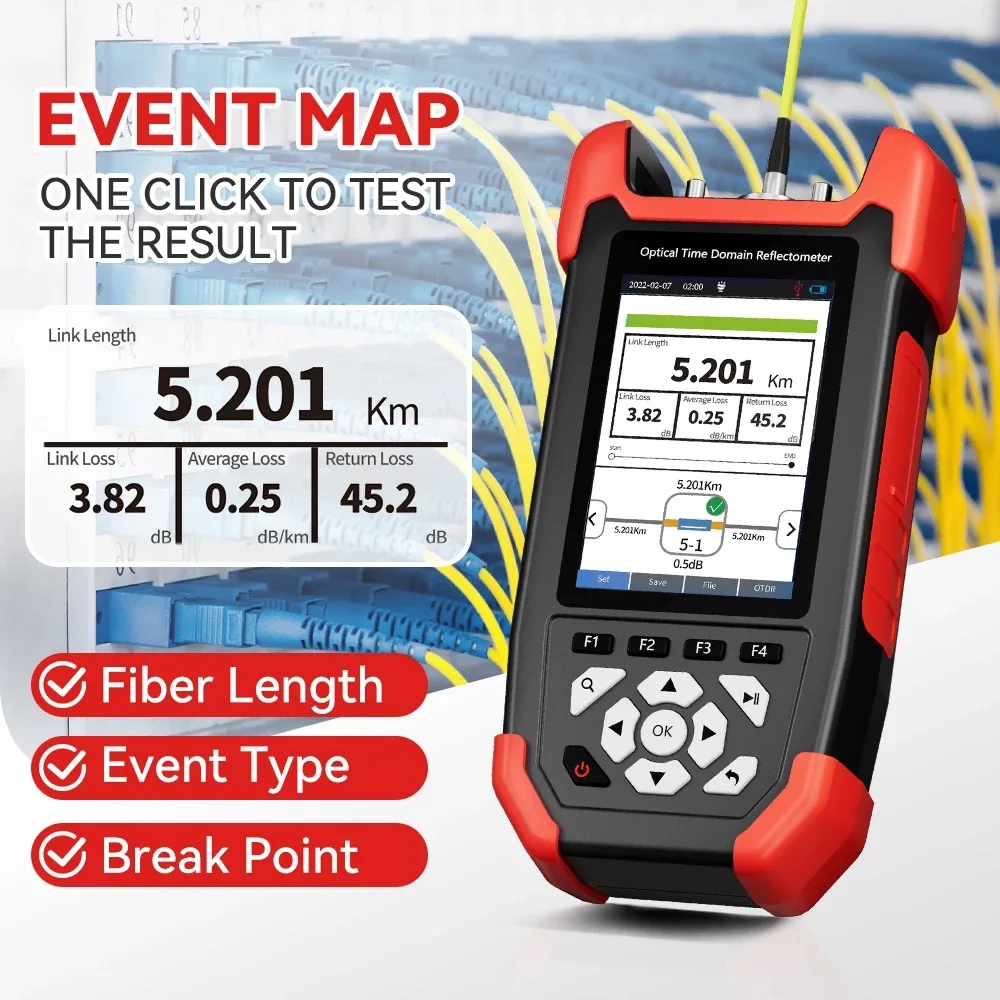

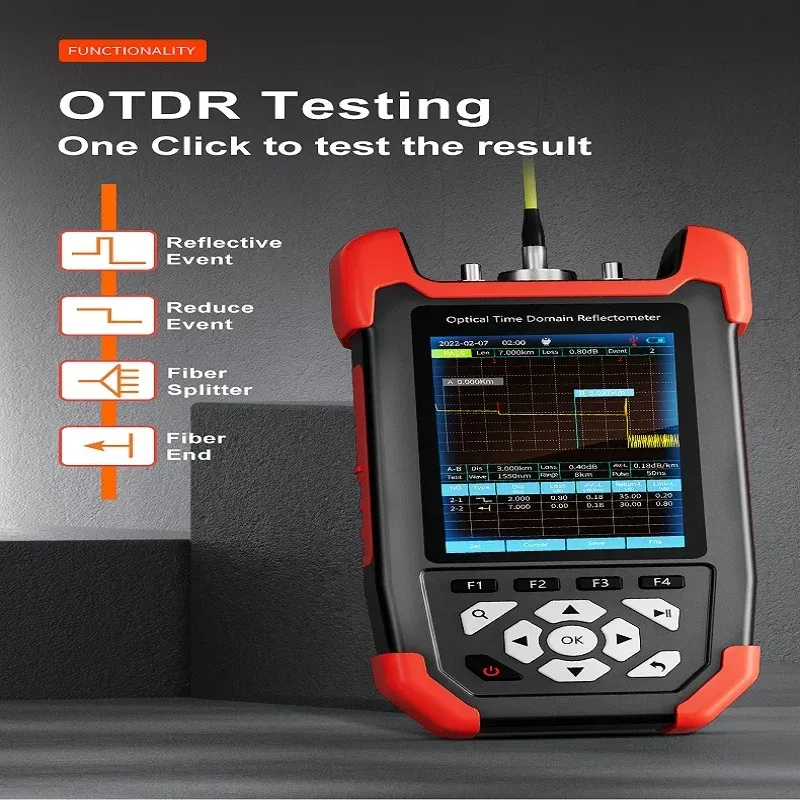

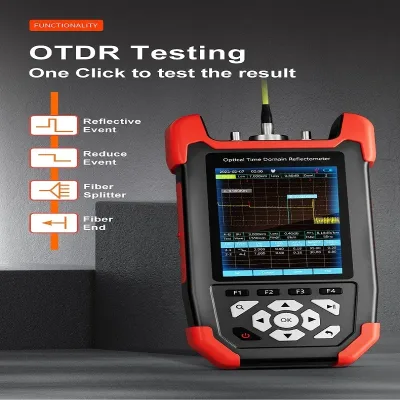

Carte d'événements : un test automatique en un clic affiche sous forme graphique la longueur de la liaison testée, le type de point d'événement et l'emplacement du point de rupture. Les fichiers OTDR peuvent être enregistrés, et la forme d'onde peut être agrandie grâce au mode zoom.

Wattmètre optique : il mesure la puissance du signal optique et la perte d'insertion, de +26 à -50 dBm, avec un connecteur universel.

Localisateur visuel de défauts : il injecte une lumière rouge visible de 650 nm dans la fibre. La fuite de lumière indique la position du défaut. Le connecteur est universel.

Test de perte : la source lumineuse et le wattmètre fonctionnent simultanément à 1310 et 1550 nm.

Câble réseau : le module distant permet de vérifier la séquence de ligne d'un câble RJ45.

Précautions d'emploi

Ne regardez jamais directement le port de sortie laser ni l'extrémité de la fibre, au risque de vous abîmer les yeux. Ne testez pas la lumière avec la lumière : les composants internes de l'instrument pourraient être endommagés.
