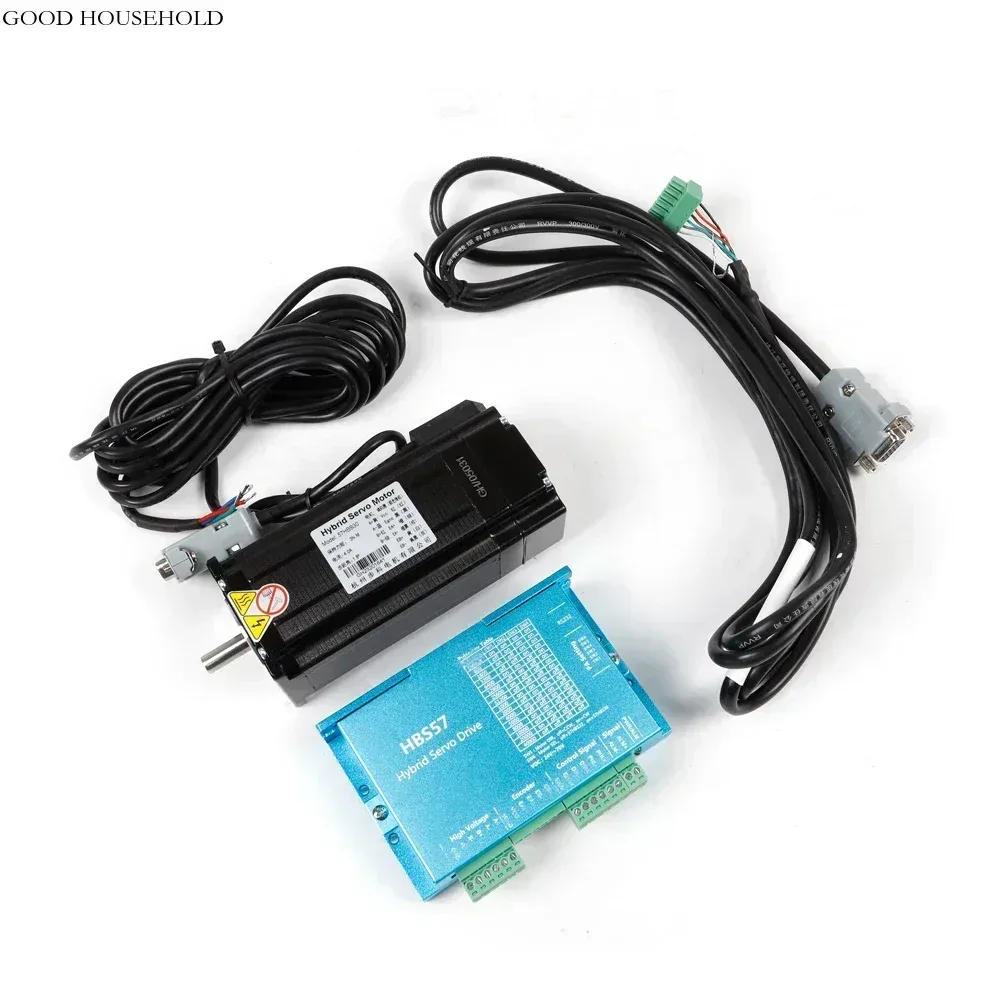

Kit moteur pas à pas en boucle fermée avec pilote numérique et câbles

Ce kit réunit un moteur pas à pas en boucle fermée et son pilote. Le pilote utilise un processeur numérique 32 bits et une commande vectorielle en boucle fermée, pensés pour éviter la perte de pas que l'on rencontre avec les moteurs pas à pas en boucle ouverte.

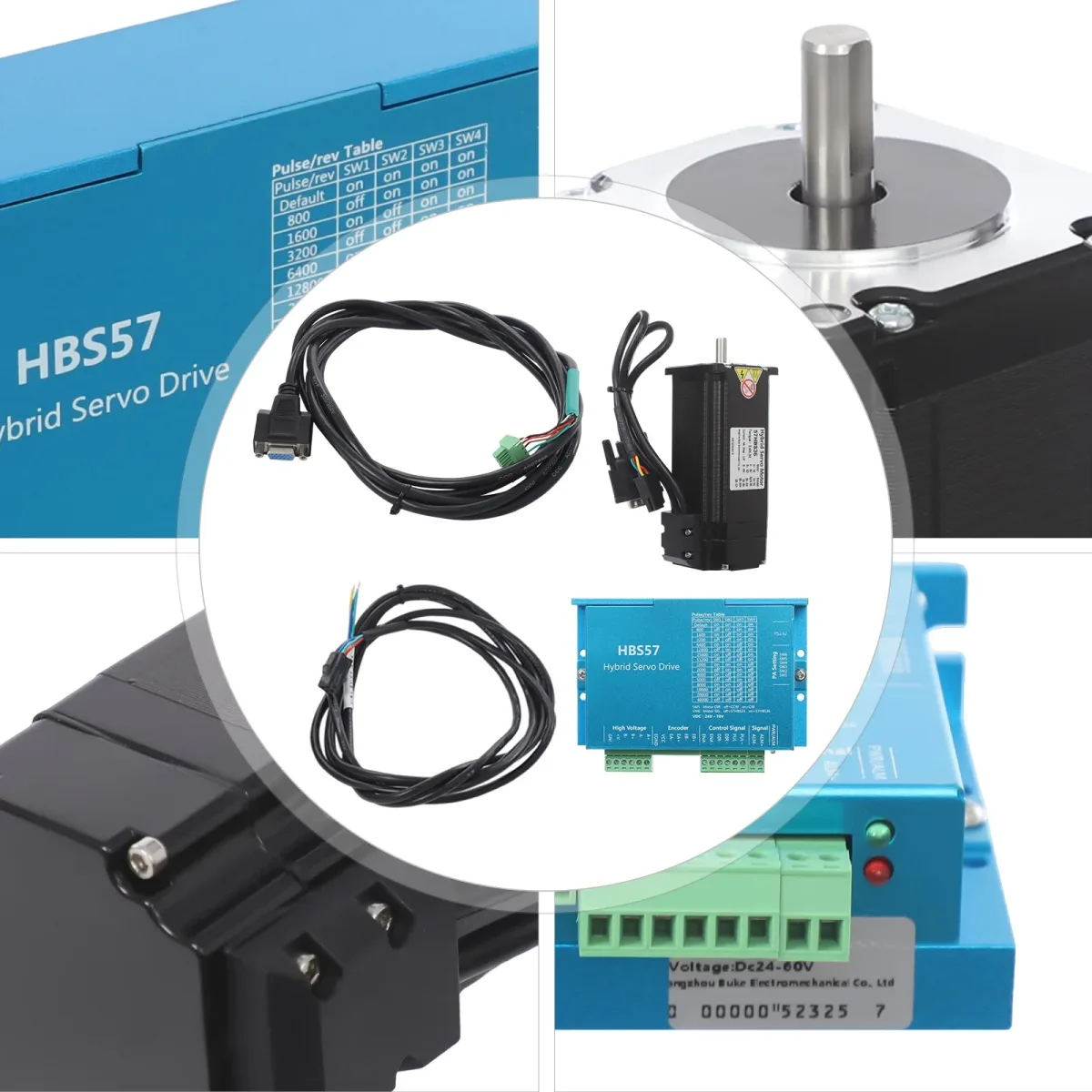

Ce que comprend le lot

• 1 pilote
• 1 moteur pas à pas
• 1 câble moteur de 3 m
• 1 câble d'encodeur de 3 m

Caractéristiques du pilote

• Alimentation en courant continu de 24 à 60 V
• Courant de phase : 5 A (courant de crête)
• Subdivision de 2 à 256, soit un maximum de 51200 pas par tour
• Signal d'impulsion compatible de 5 à 24 V
• Fréquence de réponse jusqu'à 200 kHz
• Mode impulsion unique par défaut, ou double impulsion réglable par logiciel
• Refroidissement naturel

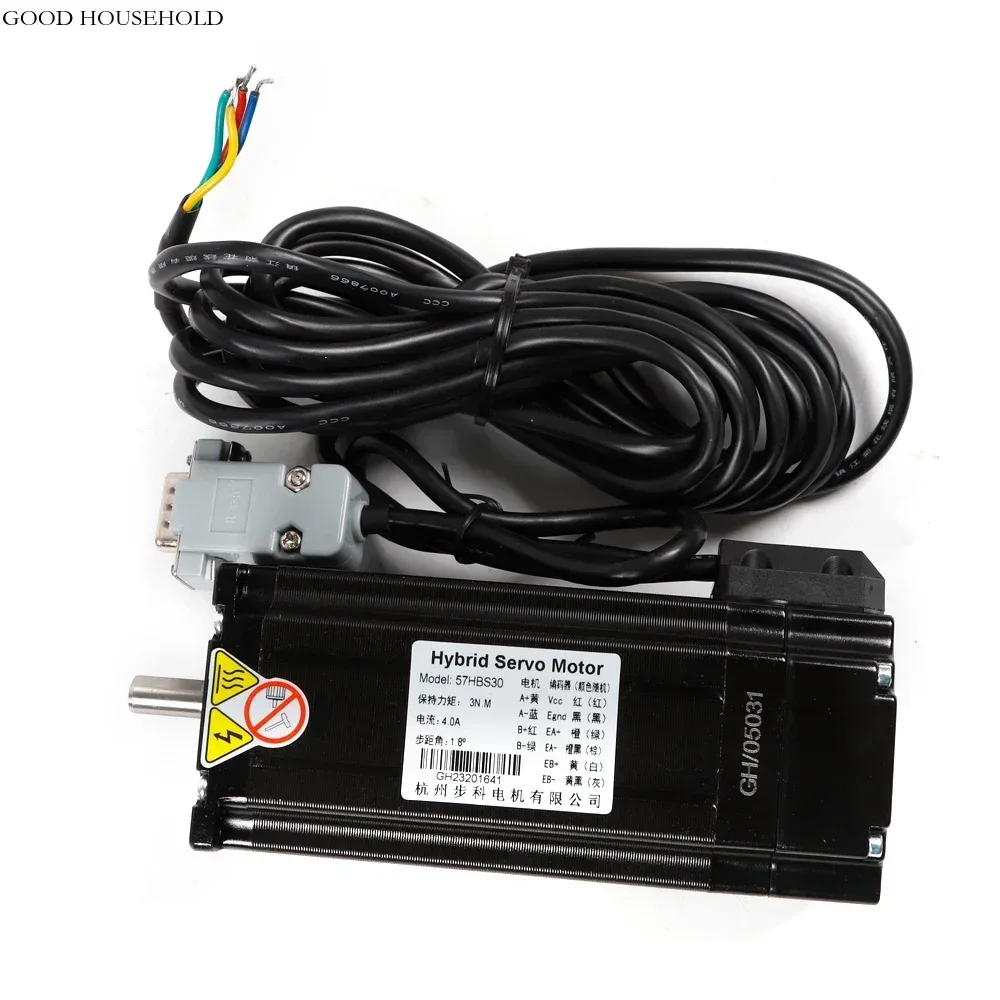

Caractéristiques du moteur

• Courant de phase : 4,0 A
• Couple de serrage : 3,0 N.m
• Diamètre de l'arbre : 8 mm
• Longueur de l'arbre : 21 mm
• Angle de pas : 1,8°
• Température de surface : 80 °C ou moins au courant nominal

À l'usage

La boucle fermée permet d'améliorer le comportement du moteur à haute vitesse, de limiter l'échauffement et les vibrations, et de gagner en vitesse comme en précision d'usinage. Si le moteur reste surchargé, le pilote émet un signal d'alarme. Il s'associe aux moteurs pas à pas en boucle fermée des séries 42 et 57, ce qui facilite la mise à niveau d'une installation pas à pas traditionnelle.

Les câbles de 3 m côté moteur et côté encodeur laissent de la marge pour installer le pilote à distance de la machine. Respectez la plage de tension indiquée et faites raccorder l'ensemble par une personne habituée aux installations électriques.
