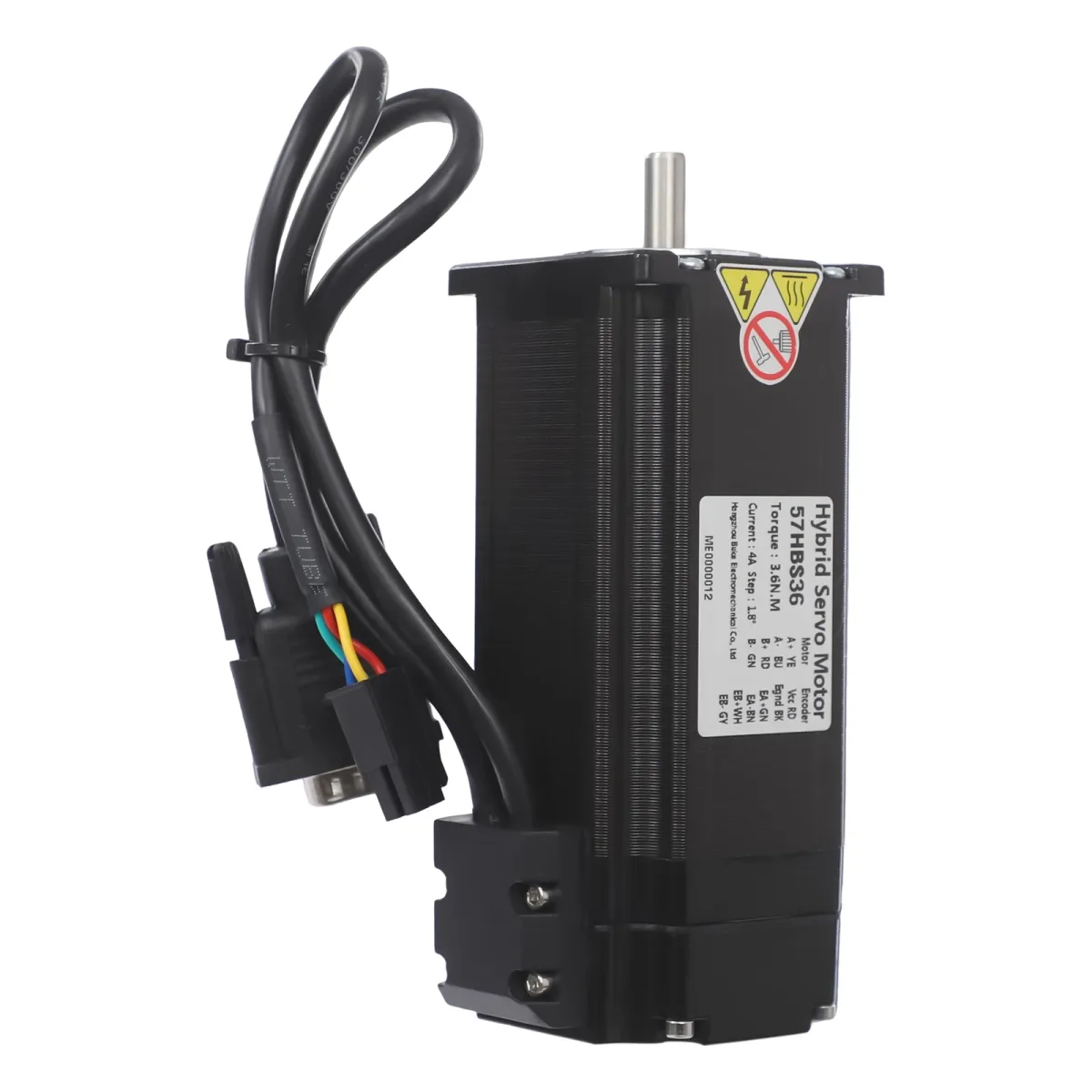

Kit moteur pas à pas biphasé en boucle fermée avec pilote, 3,6 Nm

Ce kit réunit un moteur pas à pas hybride biphasé et son pilote en boucle fermée. Il s'adresse aux équipements d'automatisation qui demandent un contrôle précis et un couple élevé : distributeurs automatiques, machines à bois, machines à souder, machines à visser, machines d'emballage ou de gravure.

Caractéristiques principales

• Couple de maintien : 3,6 Nm
• Courant nominal : 4 A, courant de crête maximal du pilote : 5 A
• Alimentation du pilote : courant continu de 24 à 60 V
• Angle de pas : 1,8°, moteur à 2 phases
• Boîtier en aluminium
• Refroidissement naturel

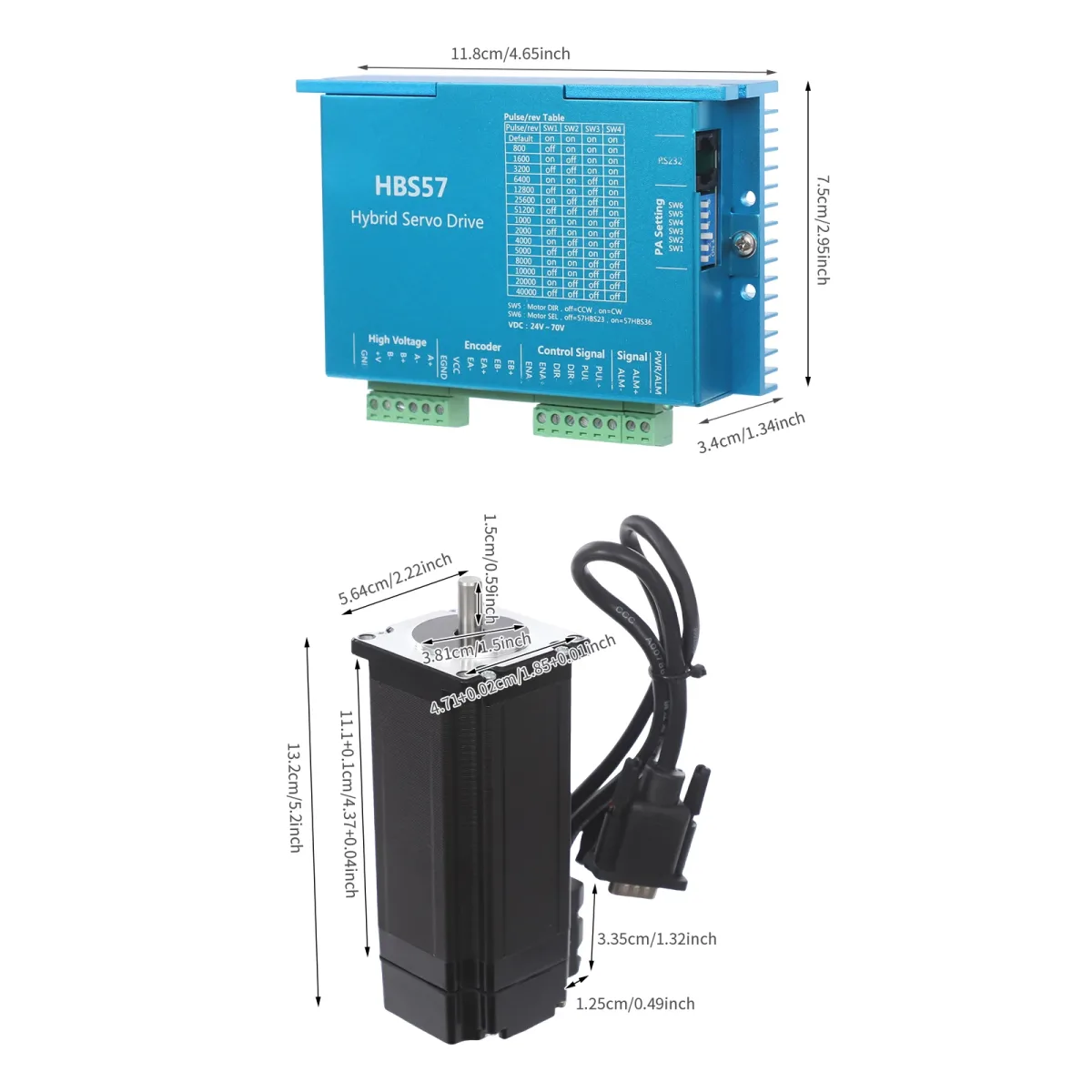

Dimensions et poids

• Moteur : 132 × 56,4 × 56,4 mm
• Pilote : 118 × 75 × 34 mm
• Longueur de l'axe : 21 mm
• Câble du moteur et câble de l'encodeur : 3 m chacun
• Poids net : 2,47 kg

Fonctionnement

Le contrôle vectoriel en boucle fermée évite la perte de pas des moteurs en boucle ouverte. Le pilote offre une communication série, un courant et une subdivision réglables, ainsi que des protections contre la surtension, la surintensité et l'erreur de suivi. Un voyant vert indique un fonctionnement normal, un voyant rouge signale un défaut.

Utilisation et entretien

Le pilote fonctionne de 0 à 50 °C et se stocke de -20 °C à 65 °C. Ce kit n'est ni étanche, ni résistant à l'huile, ni à la poussière. Vérifiez que la tension et le courant d'alimentation correspondent aux besoins du pilote et du moteur, et raccordez soigneusement le câblage. Pour l'entretien, essuyez la poussière avec un chiffon sec.

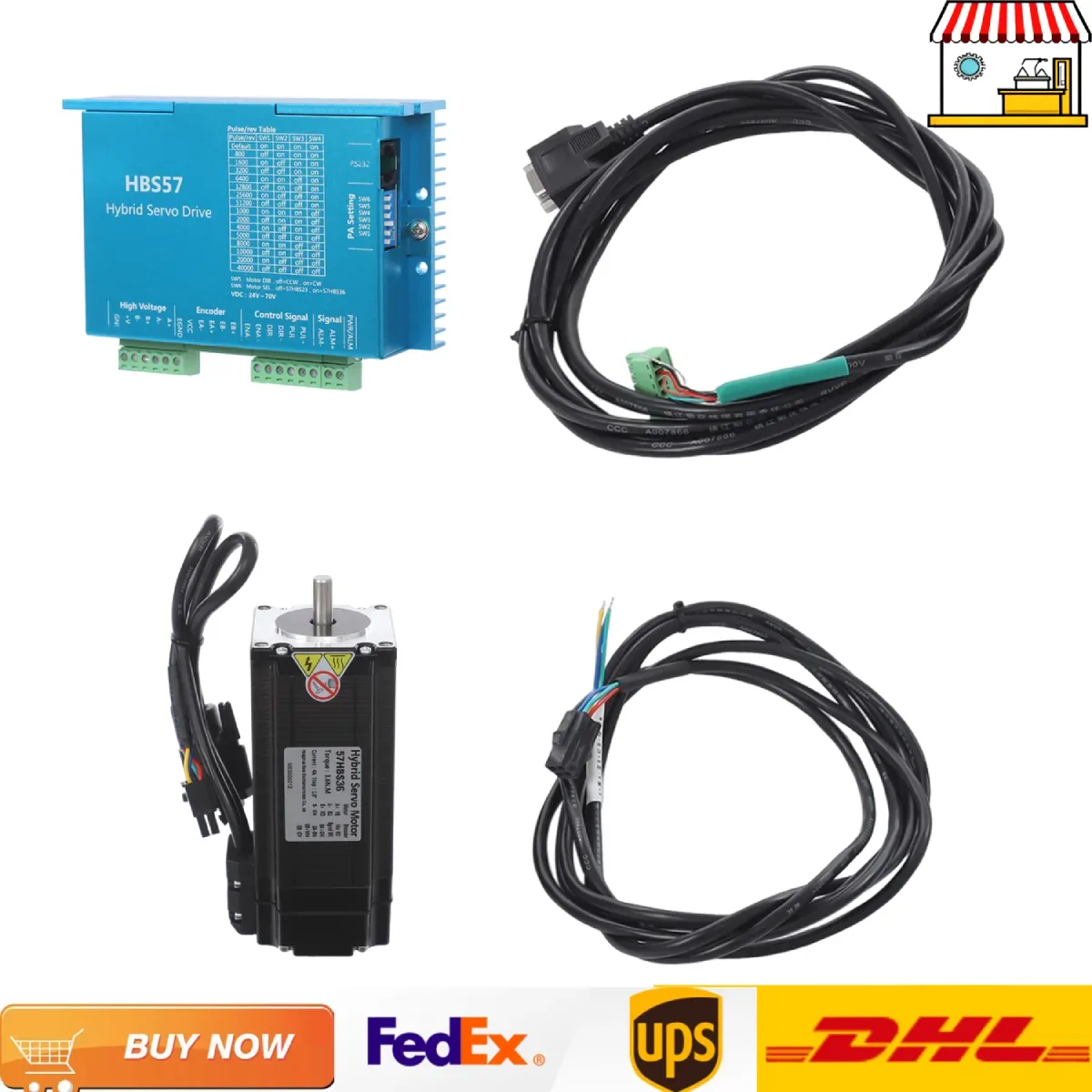

Le lot comprend : 1 pilote, 1 moteur, 1 câble de moteur et 1 câble d'encodeur.
