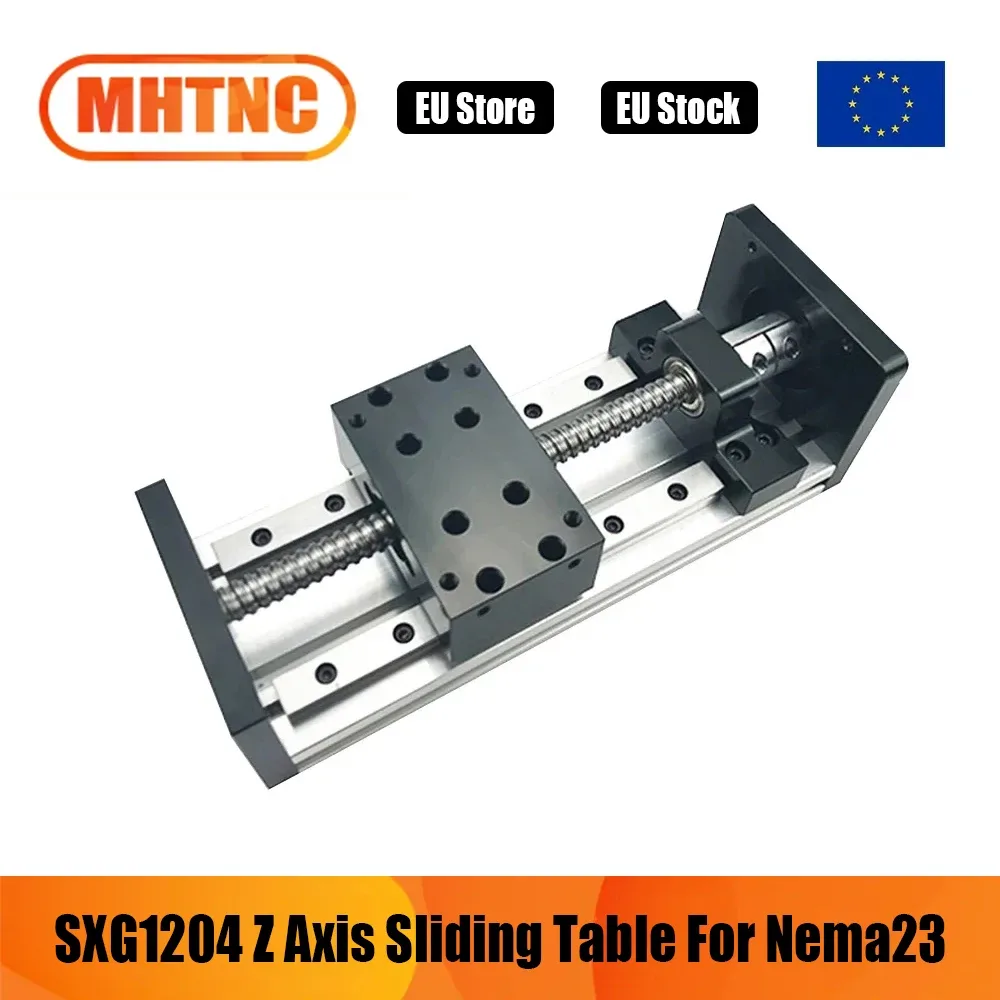

Actionneur linéaire avec table coulissante et vis à billes pour axe Z

Ce kit d'actionneur linéaire réunit une table coulissante, une vis à billes et un guidage sur rails. Il se monte en axe Z sur une machine et convient aux moteurs Nema23.

Caractéristiques

• Course utile : de 100 à 300 mm.
• Longueur totale : course utile + 120 mm.
• Largeur du guidage : 12 mm.
• Bout d'arbre de la vis à billes : 8 mm.
• Trou d'accouplement : 8 × 8 mm.
• Vis en acier au carbone, table coulissante en alliage d'aluminium.

Conception

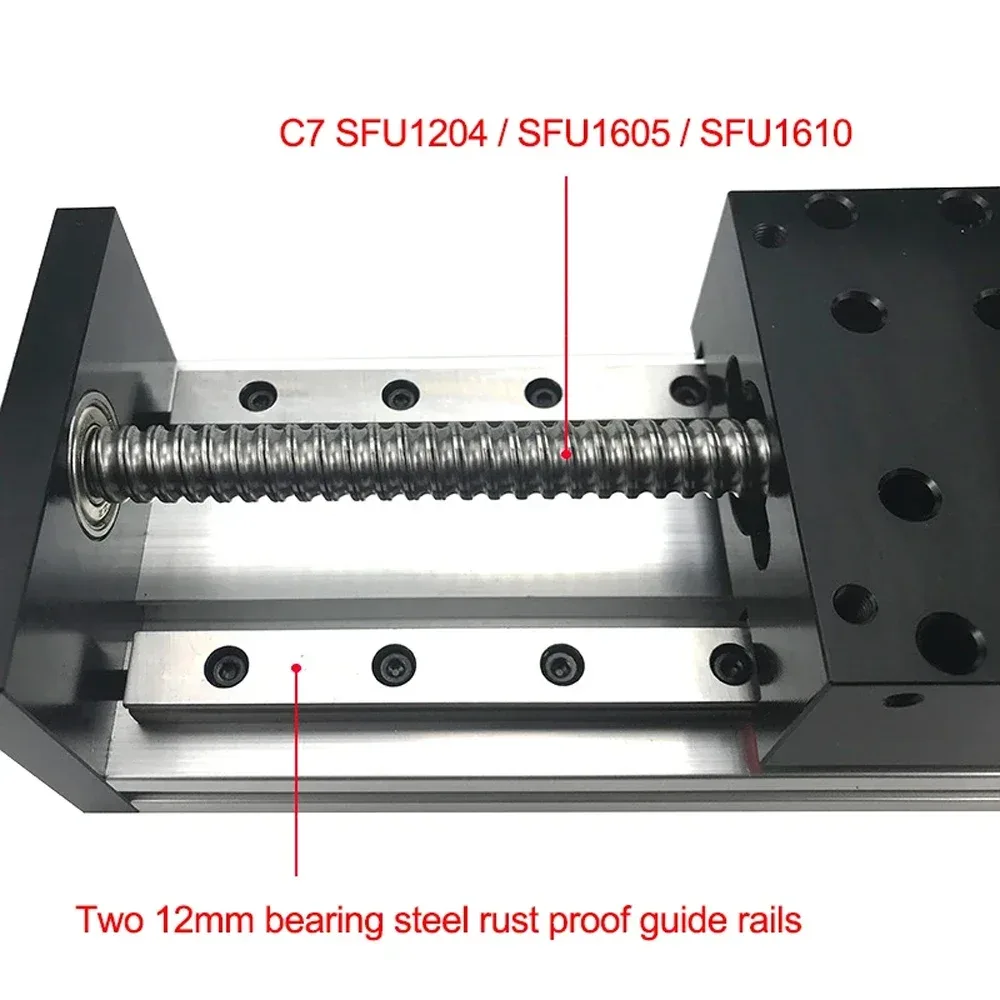

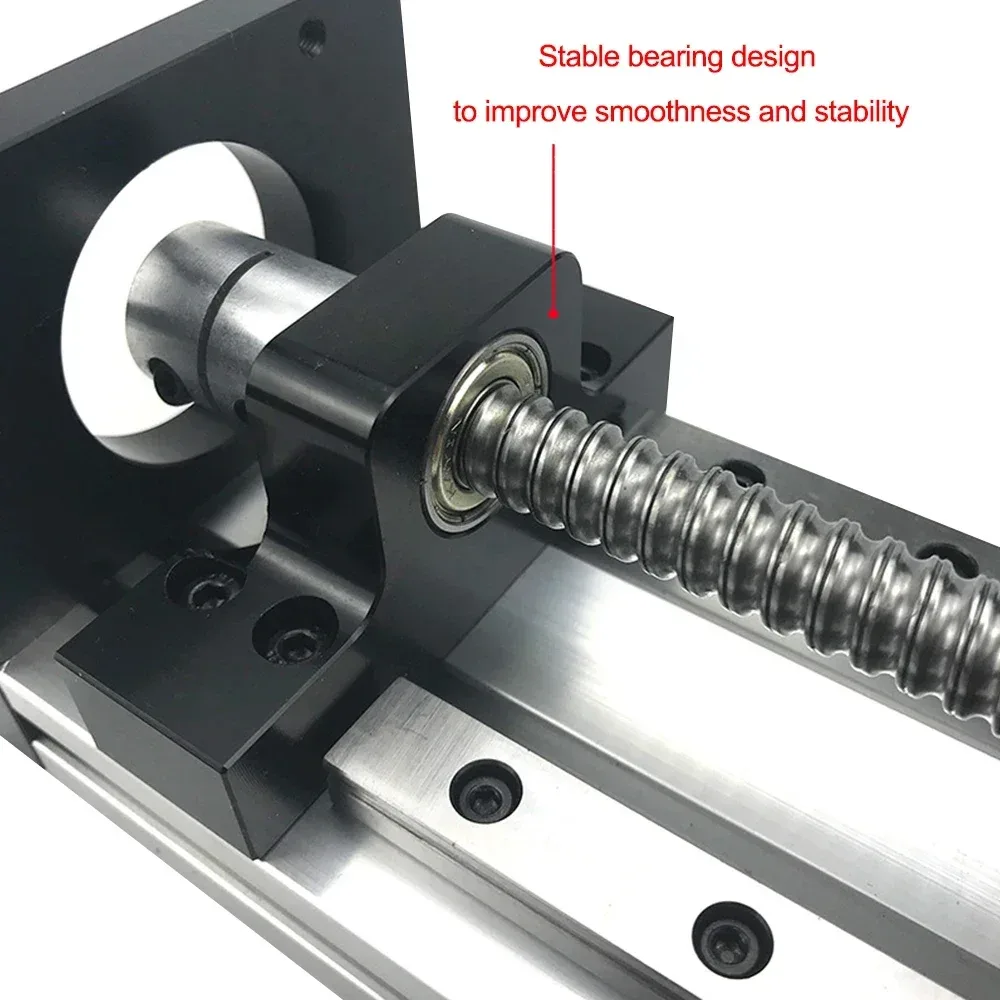

La vis à billes offre une bonne efficacité de transmission et une précision élevée. Le double rail de guidage linéaire rend le déplacement de la table plus stable. L'accouplement rigide présente une inertie très faible et une grande sensibilité.

Le dessous et les côtés de la table sont équipés d'écrous mobiles, ce qui facilite la fixation de vos pièces ou de votre outil selon le montage choisi.

Versions proposées

Le kit existe en deux options. La première comprend la table coulissante avec son raccord de 8 × 8 mm. La seconde ajoute un moteur pas à pas de format 57, prêt à être accouplé à la vis.

Entretien

Essuyez régulièrement les rails et la vis pour retirer la poussière, puis graissez-les légèrement afin de conserver un déplacement fluide de la table sur toute la course.
